chalupa Drženice

autor: Ing.arch.Juraj Čerešňák

útek z velkomesta

CHARAKTER PôVODNEJ STAVBY
Riešený objekt sa nachádza v obci Drženice. Jedná sa o jednopodlažný nepodpivničený objekt s neobytným podkrovým. Pozemok s rozmermi cca 118m x 16m  sa nachádza v stabilizovanej časti obce s pôvodnou zástavbou rodinných domov a záhrad. Pozemok je mierne svahovitý, orientovaný od cesty na severozápad. Pôdorys domu má tvar obdĺžnika s celkovými rozmermi 5,475m x 28,8m a je zastrešený šikmou strechou. Existujúca dispozícia domu sa skladá z obytnej a hospodárskej časti. Obytnú časť tvoria dve izby spojené predsieňou a čiernou kuchyňou. Hospodársku časť tvoria dve za sebou situované miestnosti s prístupom z dvora. Podstrešný priestor je prístupný jednoramenným schodiskom hneď vedľa vstupu, priamo z exteriéru. Objekt je čiastočne zapustený do terénu, úroveň podlahy miestnosť po miestnosti postupne smerom do zadnej časti stúpa.

STAVEBNO-TECHNICKÝ STAV PRED OBNOVOU
Základové konštrukcie sú kamenné, do nezistenej hĺbky. Vertikálne konštrukcie – obvodové a vnútorné steny hr.300-550mm – sú murované z nepálených tehál klasickou metódou do maltového lôžka. Strop je z drevených dubových trámov 140/190mm, na ktorých je uložený drevený pohladový záklop a podlahová vrstva z nepálených tehál hr.100mm.  Strecha je sedlová, ukončená z oboch strán valbou. Krokvy 100/120mm sú kotvené do krokvovej väznice 150/150mm, ktorá je uložená na stropných trámoch. Stuženie krovu zabezpečuje klieština 100/120. Drevené prvky krovu su do seba začapované. Strecha je z pálenej škridly. Okná sú jednoduché drevené, štvor a šesť tabličkové, dvere sú drevené, laťkové. Existujúce podlahy sú v obytnej časti drevené, v prvej izbe je položená priamo na zemine, v druhej na drevenom rošte. V predsieni a hospodárskej časti je udusaná zemina. Stavba nie je zavlhnutá, obytná časť objektu je v dobrom stavebnotechnickom stave. Konštrukcie hospodárskej časti objektu (krov, obvodové konštrukcie) sú lokálne v zlom stave.

NAVRHOVANÉ DISPOZIČNÉ A STAVEBNÉ ÚPRAVY

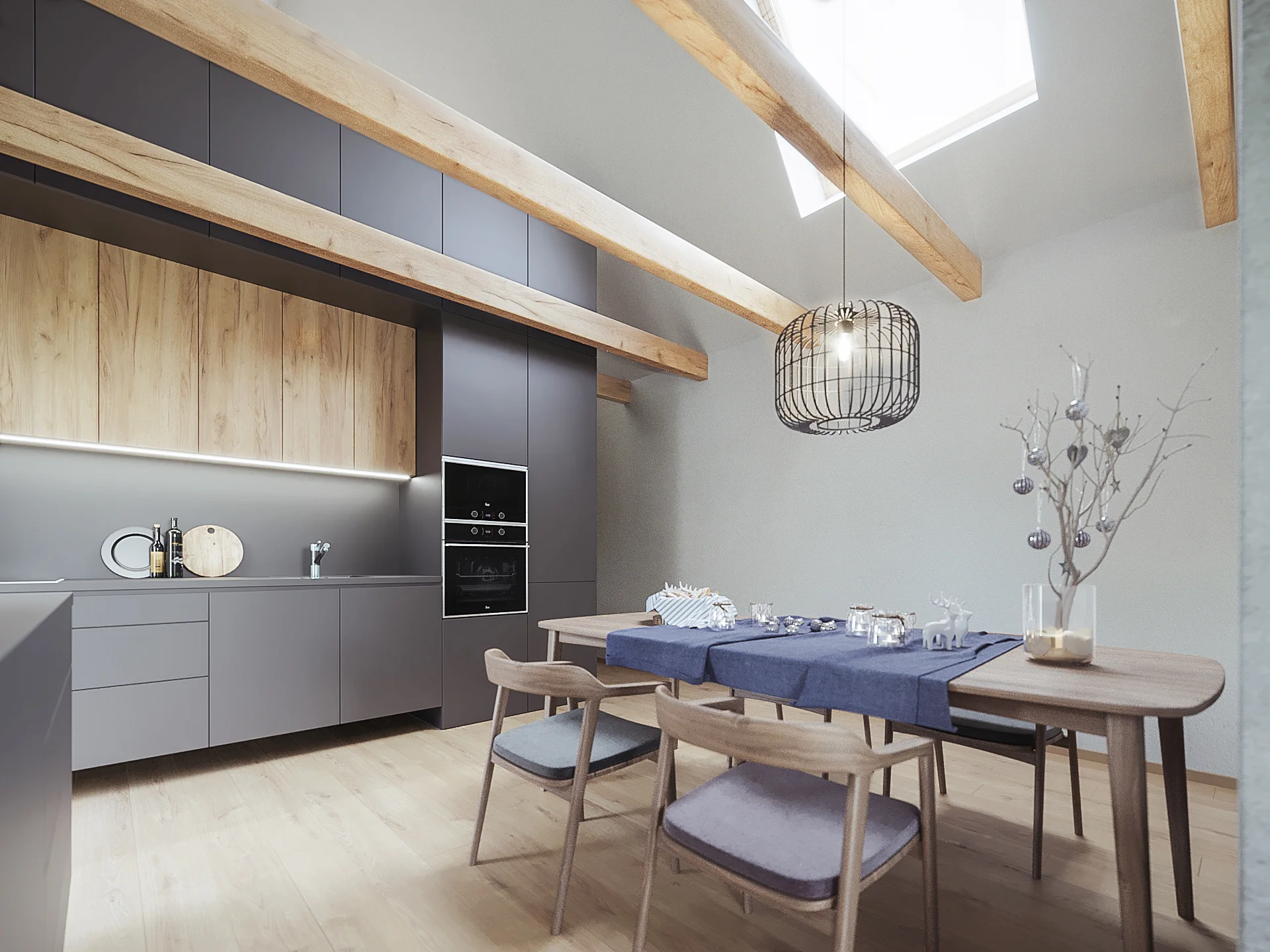

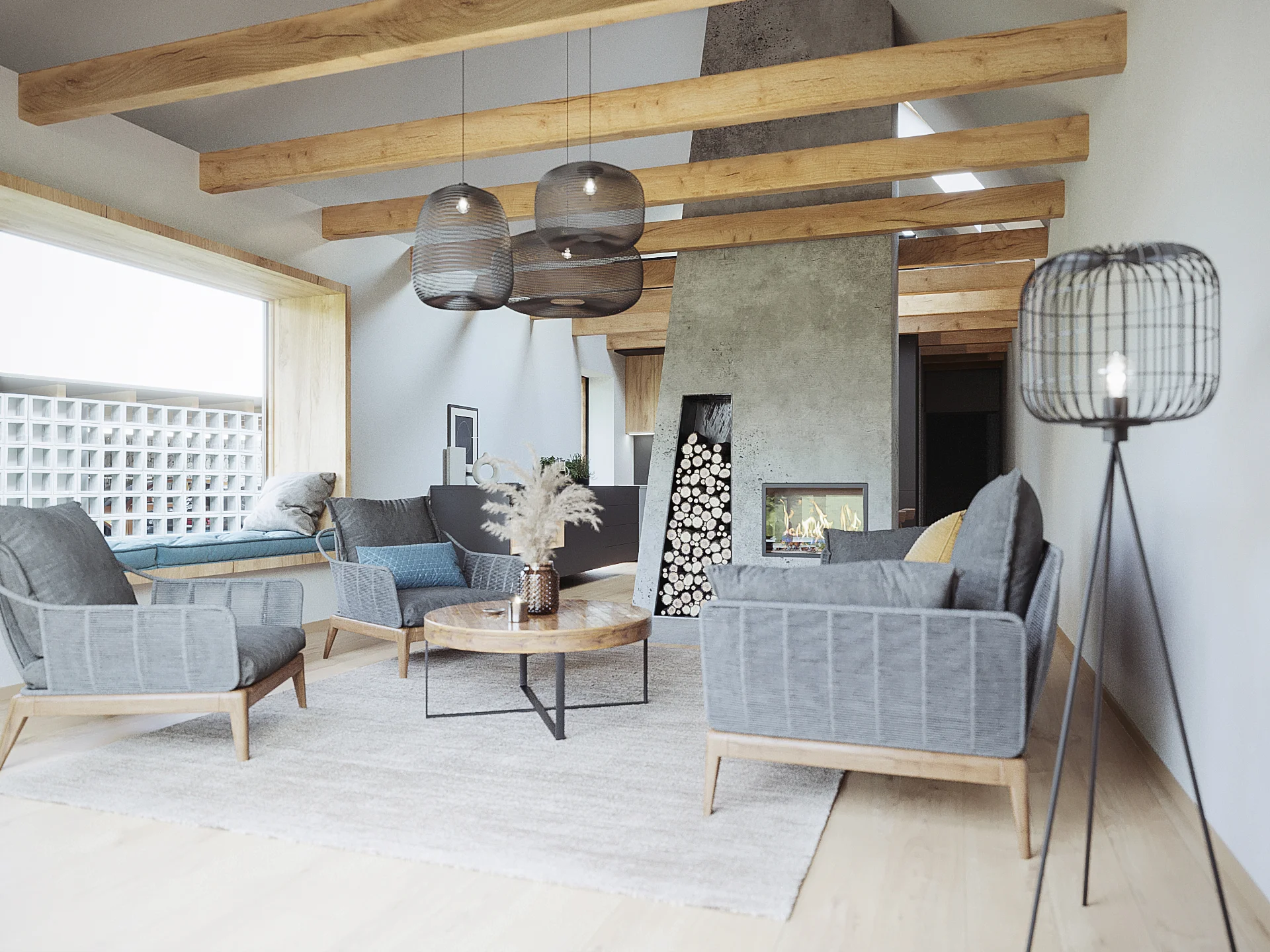

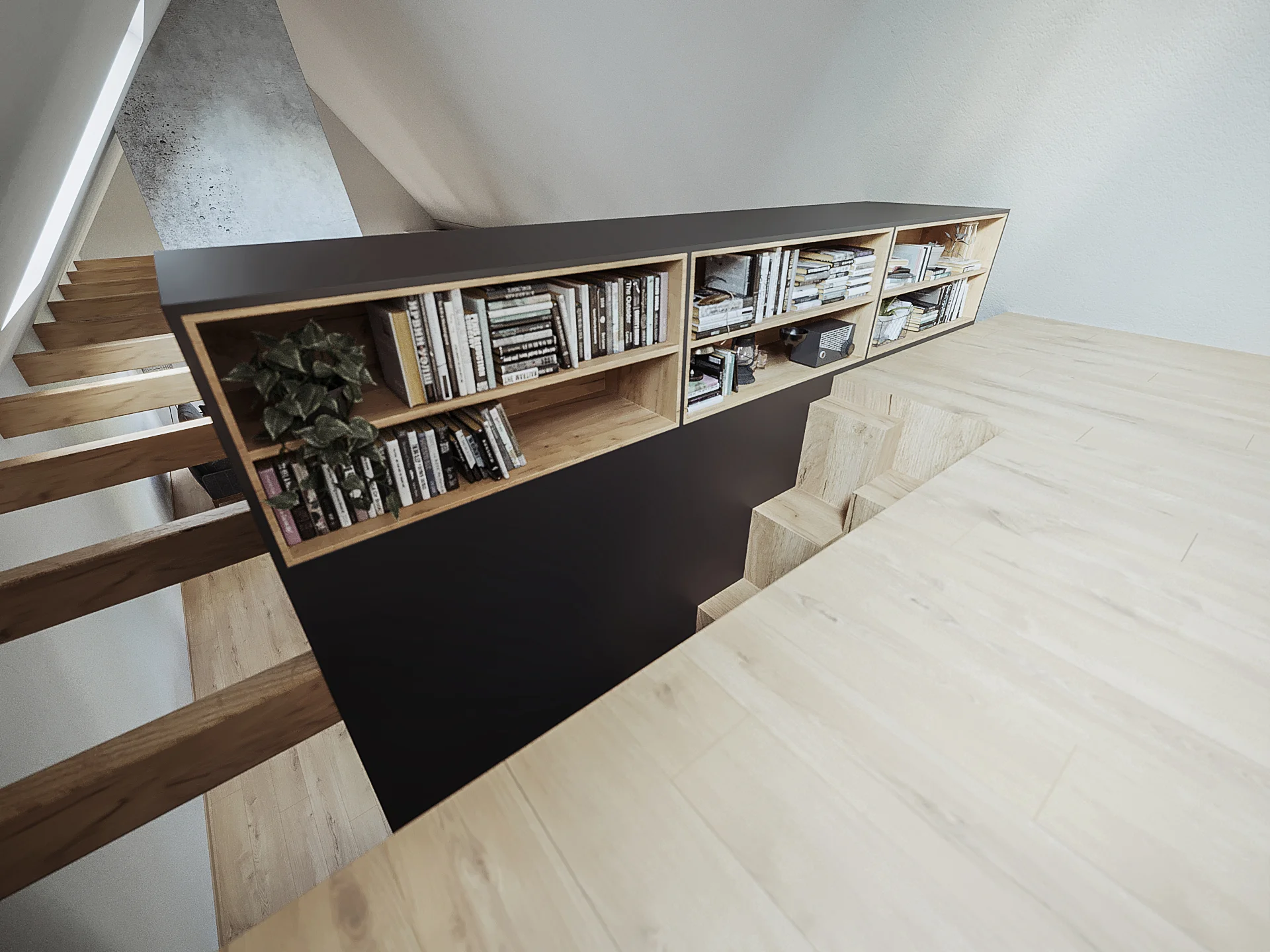

Stavebné úpravy riešeného objektu predstavujú odstránenie stavebne nevyhovujúcej hospodárskej časti objektu, exsitujúceho krovu a podláh v obytnej časti. Na pôdorysnej stope odstránenej časti je navrhnuté rozšírenie obývatelnej časti domu o hygienické a technické zázemie a obytnú časť s kuchyňou so stolovaním. Nová časť bude prístupná chodbou z pôvodnej časti domu. Obytná časť obnovenej časti bude otvorená do konštrukcie krovu s tým, že nad miestnosťou kúpelne bude situovaná podstrešná galéria prístupná úspornym schodiskom.  Kuchyňu od obytnej časti oddeluje betónové teleso komína/krbu. Obytná časť je otvorená na terasu, resp. do záhrady na severozápad, resp.severovýchod.
Novú časť navrhujeme ako drevostavbu, kvôli rýchlosti a presnosti výstavby. Nová časť bude tvoriť jeden teplotechnický úsek, oddelený od pôvodnej časti domu. Krov s krytinou bude vymenený nad celým objektom, geometria, presahy výška a tvar strechyzostanú zachované, od ulice zostane zachovaná valba, z druhej strany bude klasický štít s presahom strechy o cca 600mm. Krytina bude dizajnovo„identická“ s pôvodnou krytinou.

Použité materiály, technológie a postupy:

základy: železobetónová doska na pásových základoch + 150mm EPS + poter 60mm

obvodové konštrukcie: drevené panely hr.235mm, minerálna izolácia 160mm + DVD 60mm

strecha:
minerálna izolácia medzi krokvy 120mm + 100mm pod krokvami

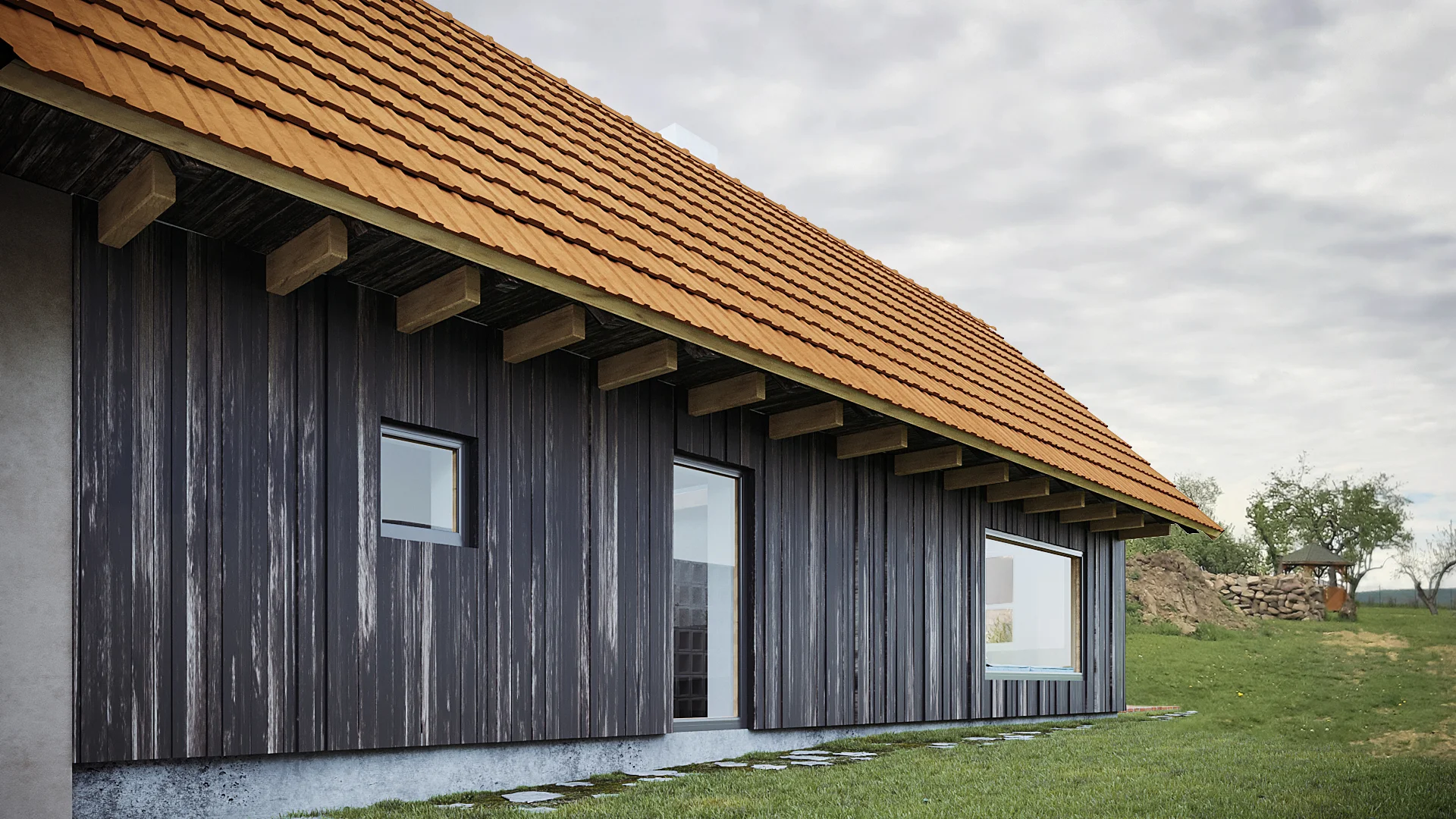

exteriérová úprava fasády: prevetrávaná fasáda, drevený opalovaný obklad

okná: drevohliníkové okná

príprava TUV a kúrenie: elektrický zásobník, masívna akumulačná pec, elektrické podlahové vykurovanie

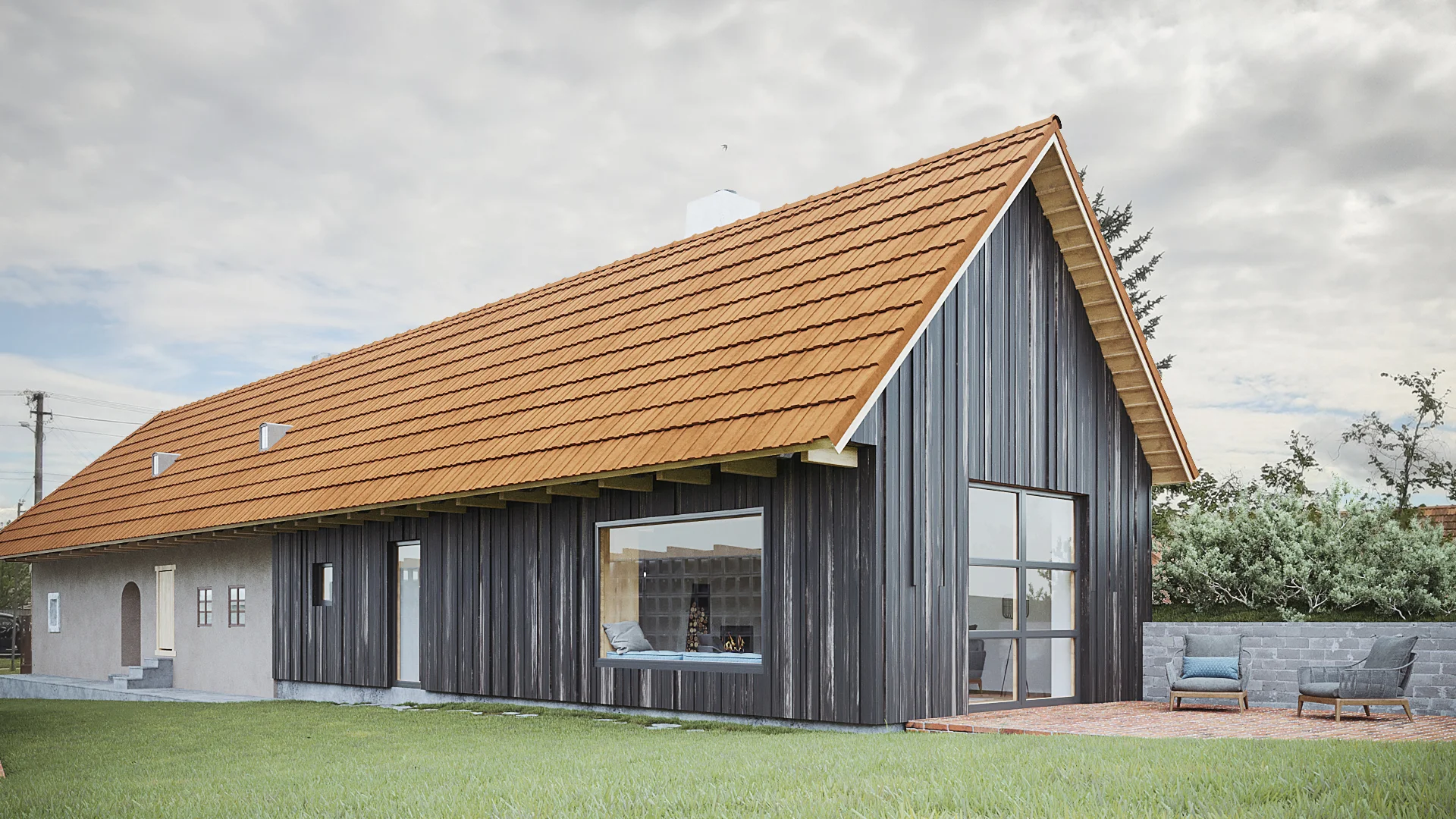

rodinný dom s bazénom

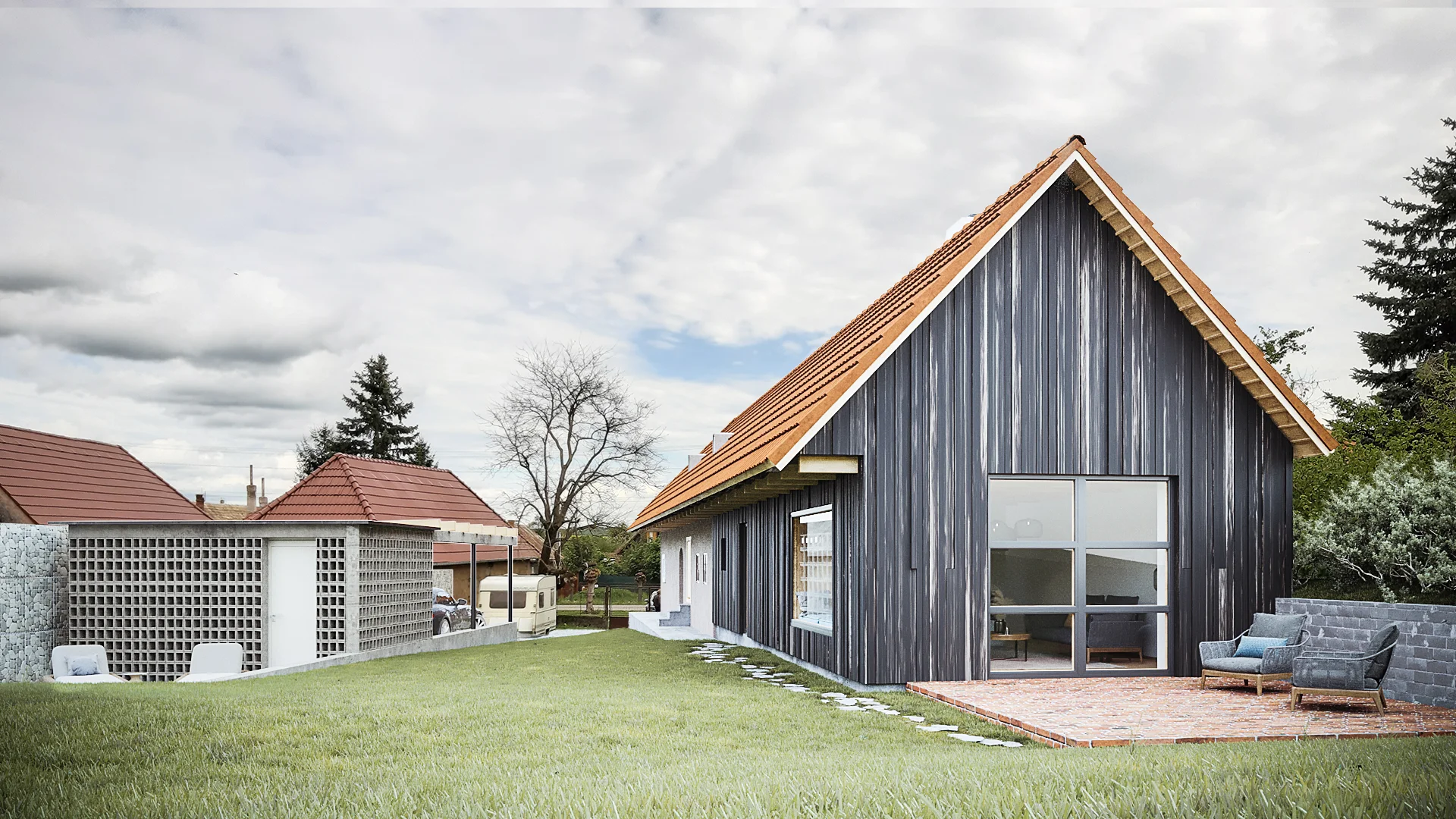

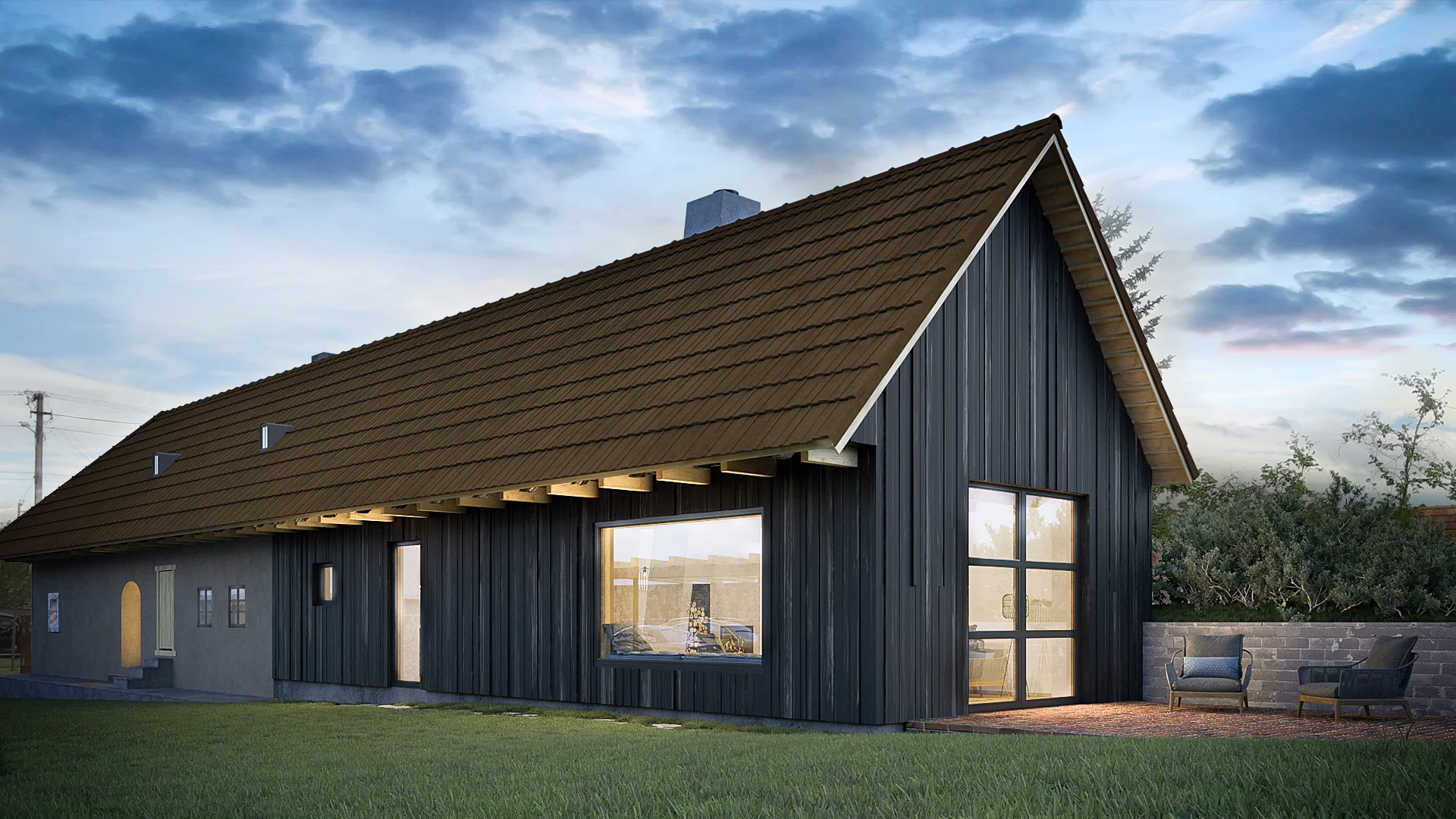

pohľad zo záhrady
rodinný dom Výčapy Opatovce

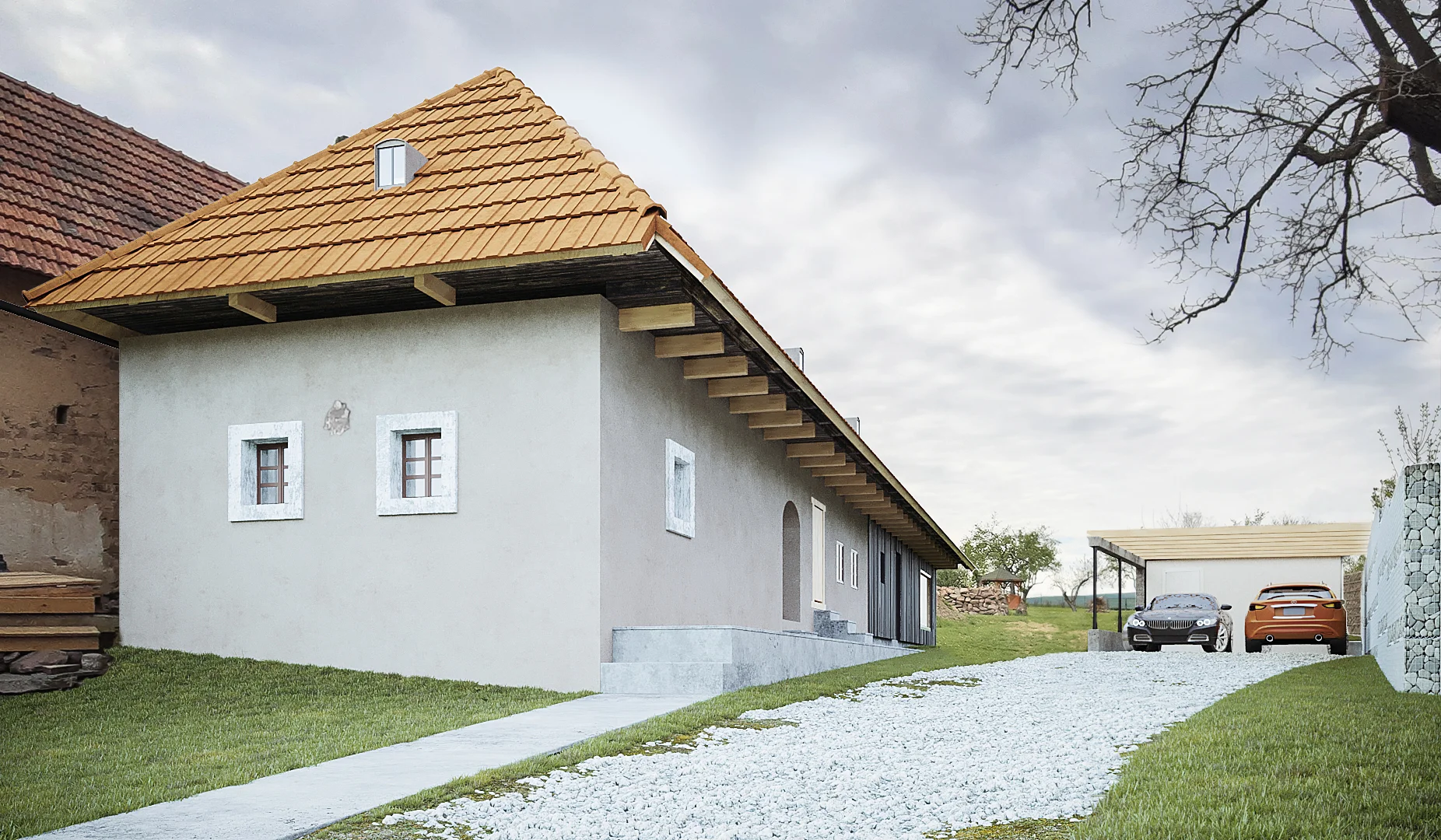

pohľad od ulice

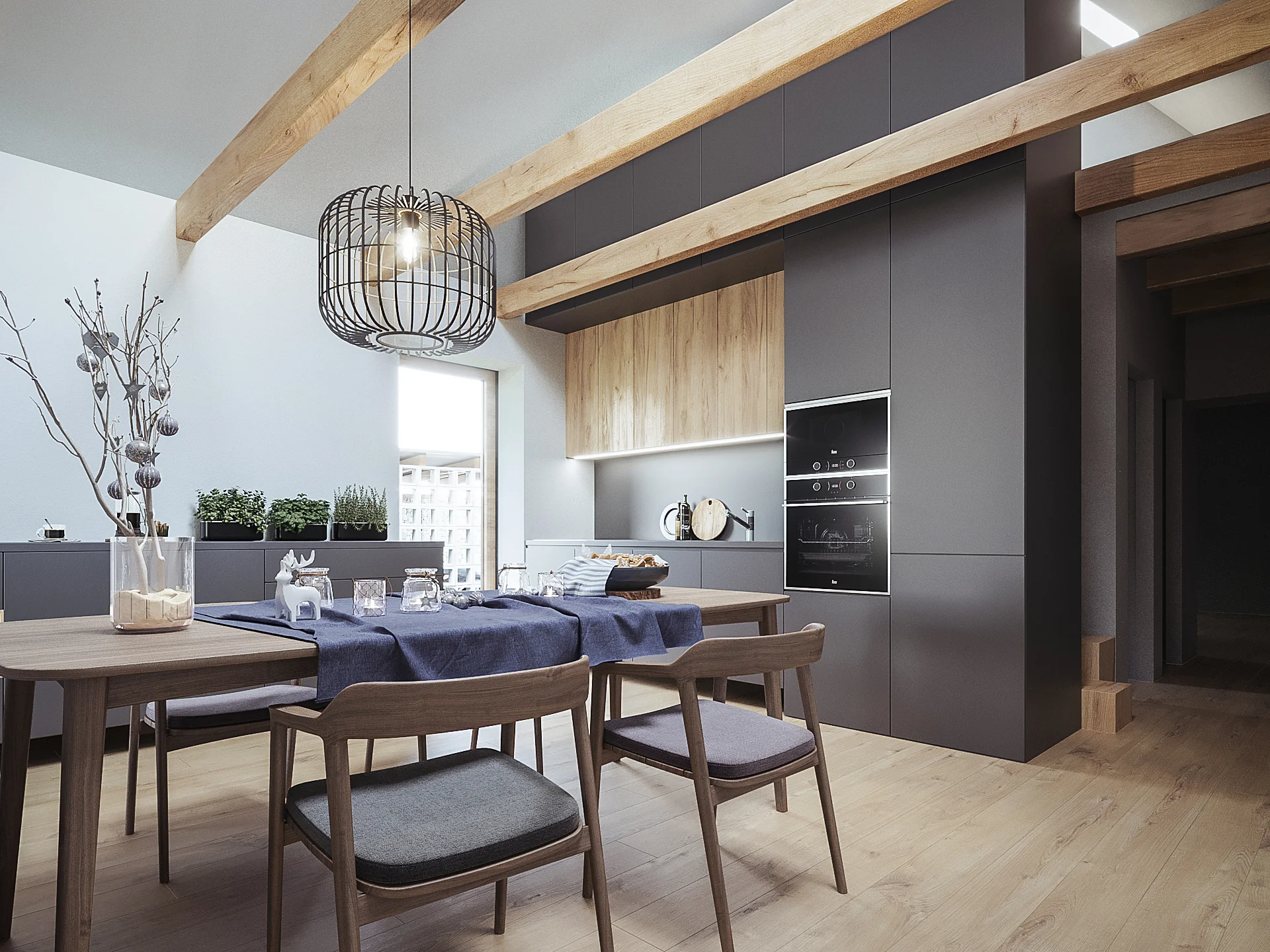

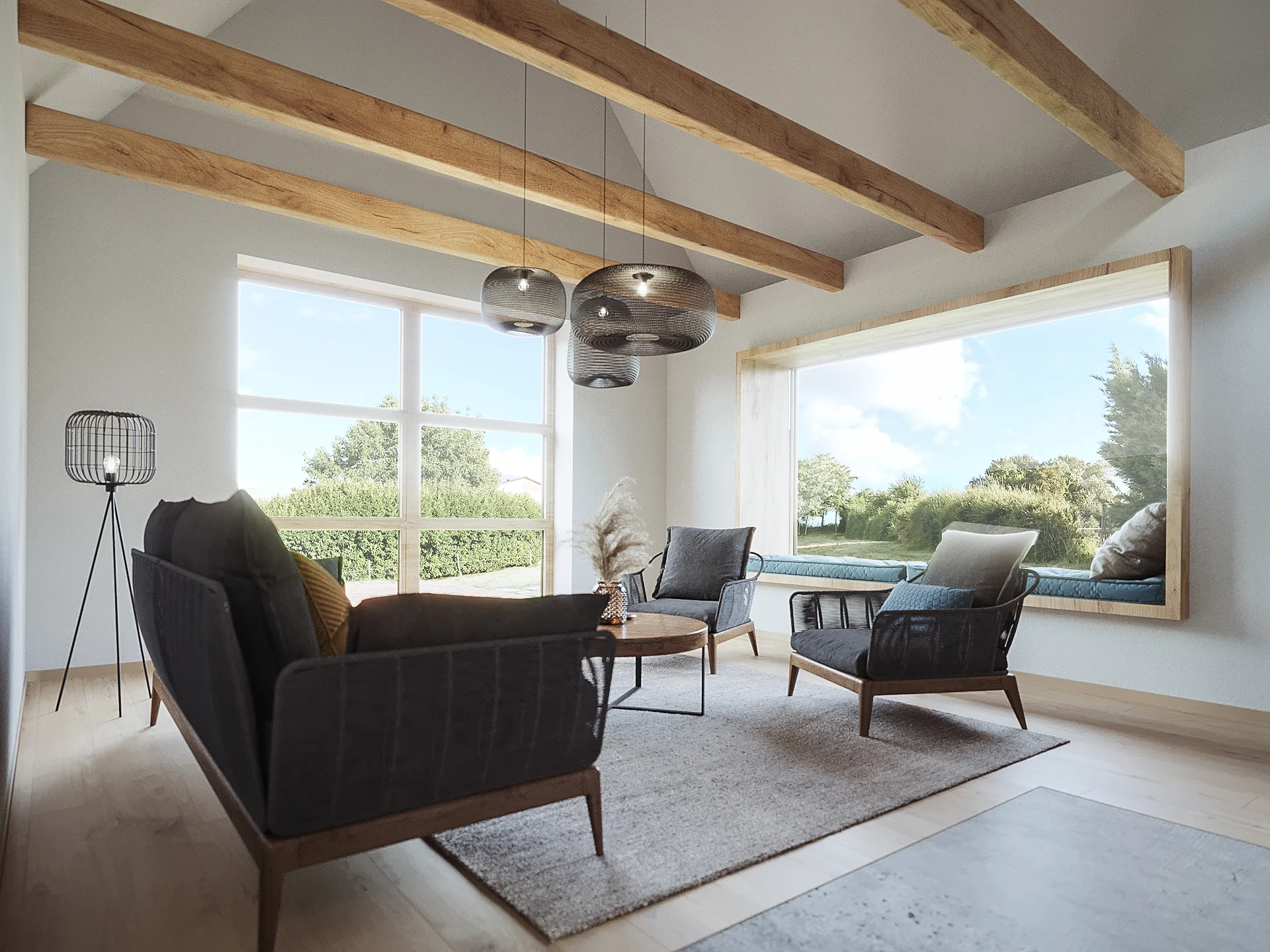

interiér

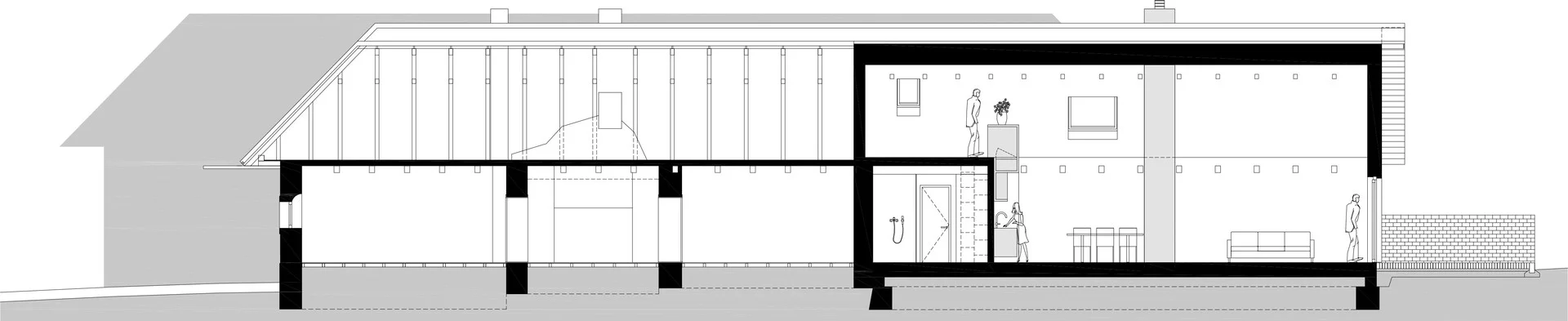

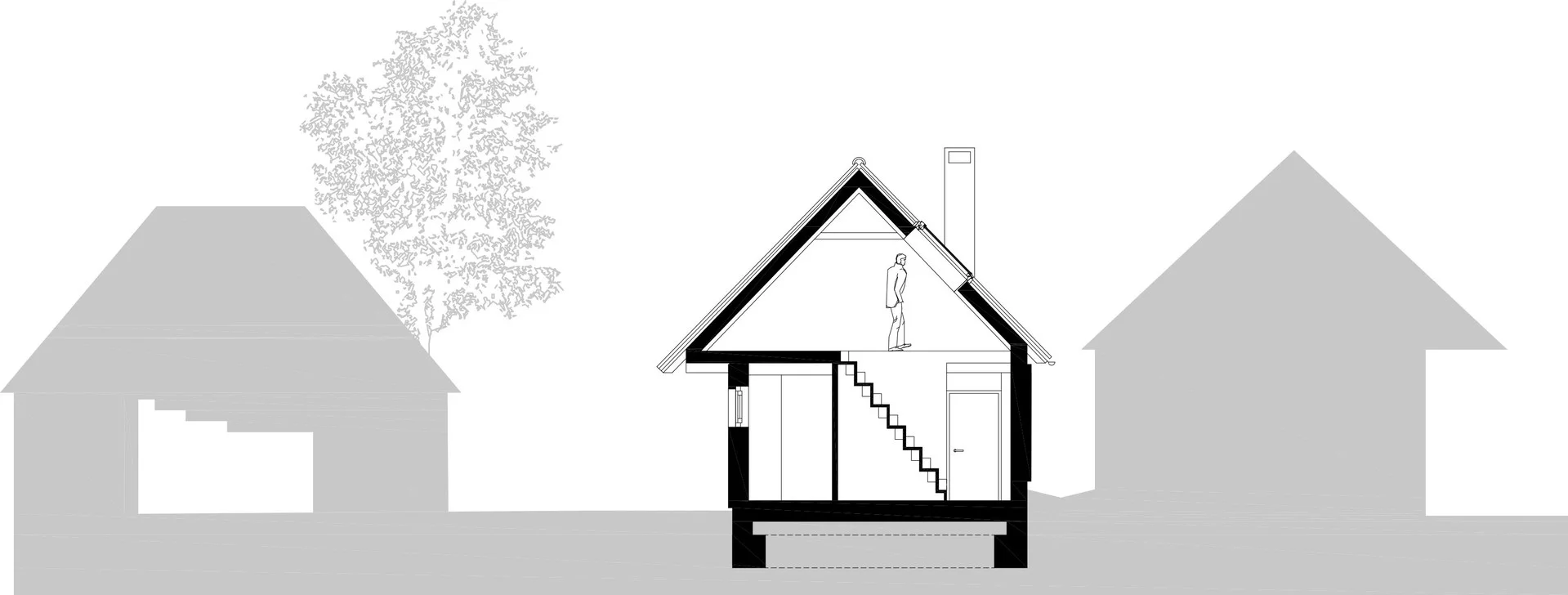

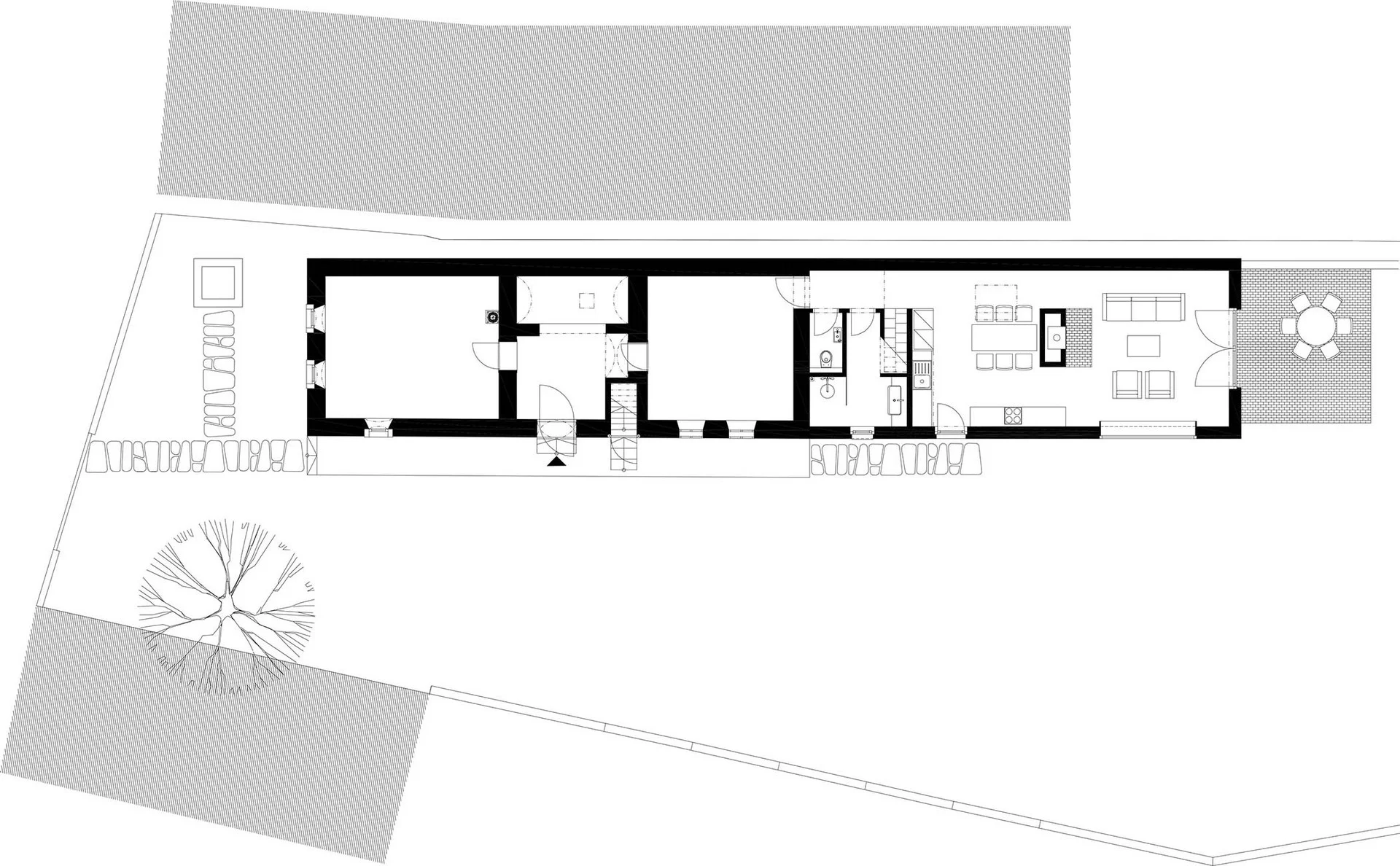

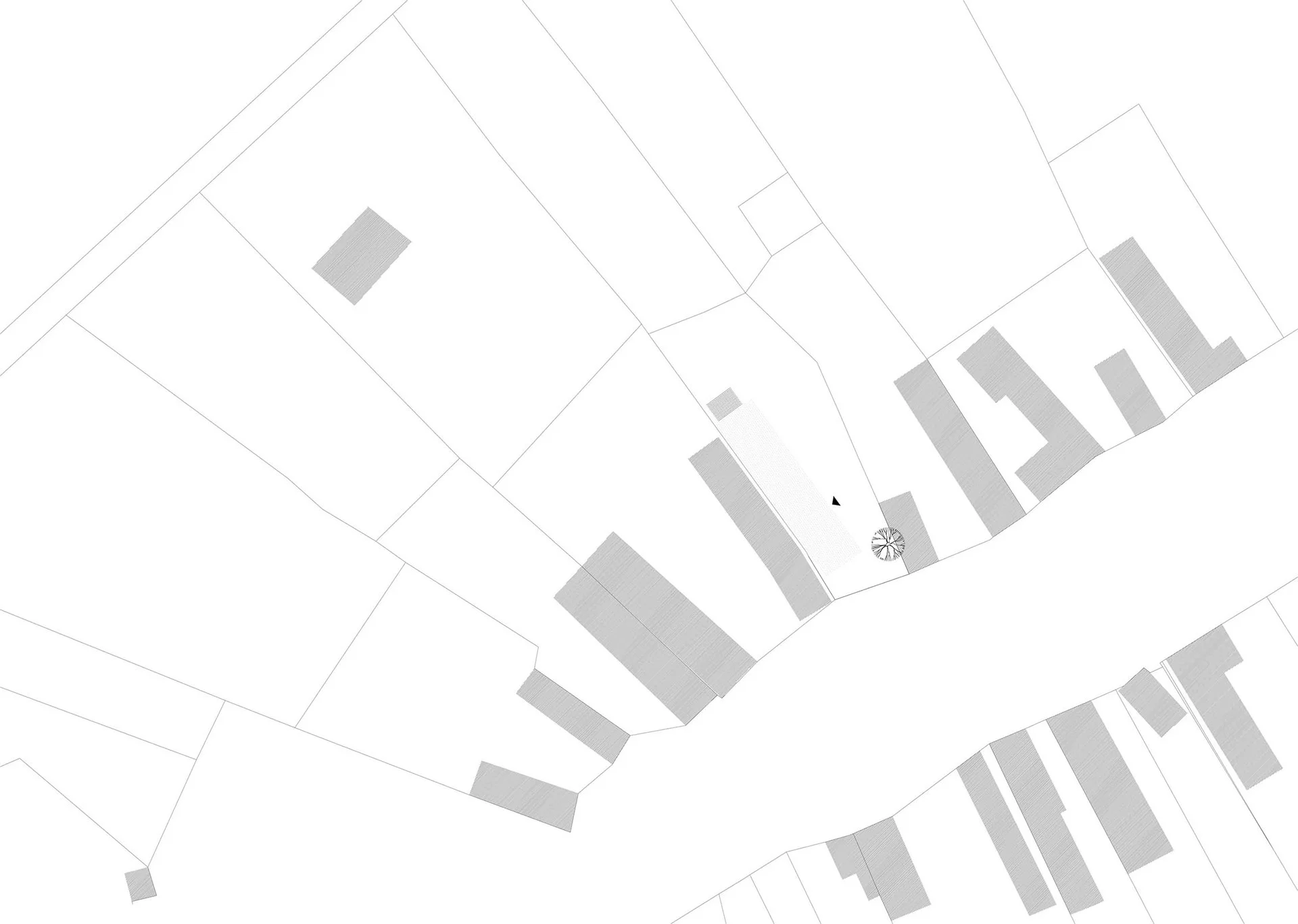

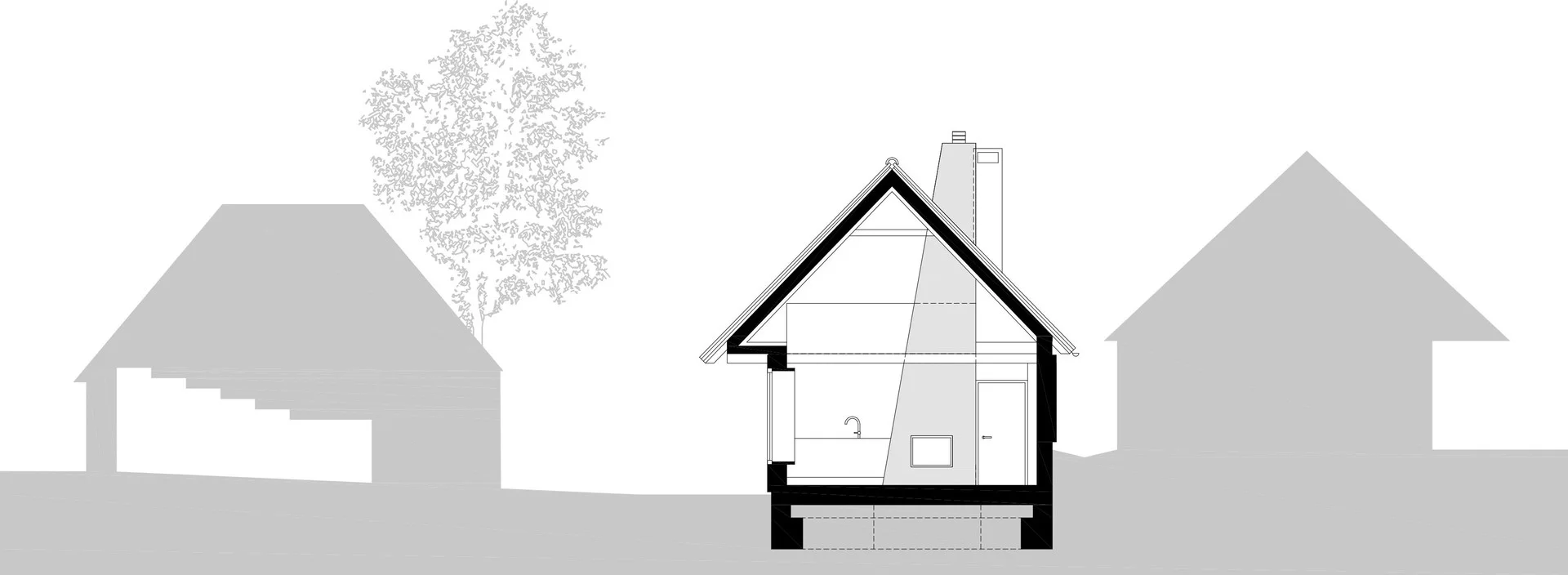

schémy

5

počet osôb

2 pôvodné + 2 nové

obytné miestnosti

159,00 m²

zastavaná plocha

242,89 m²

úžitková plocha

794,70 m³

obostavaný priestor
